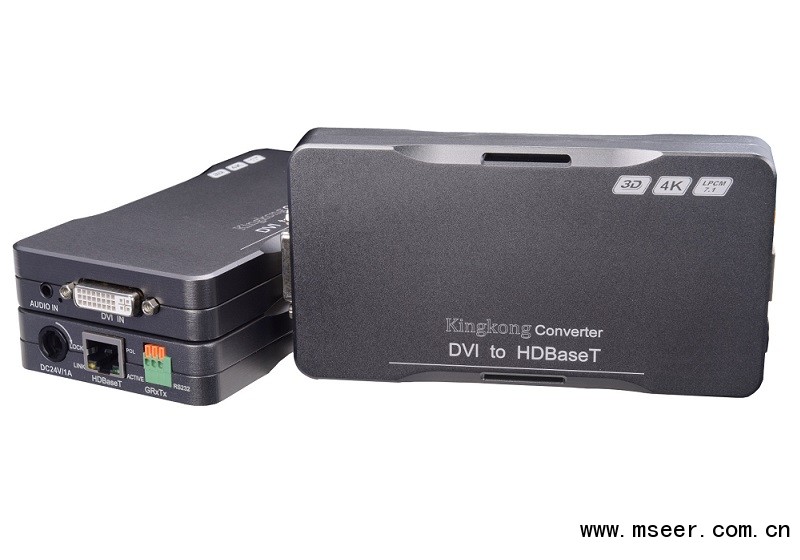

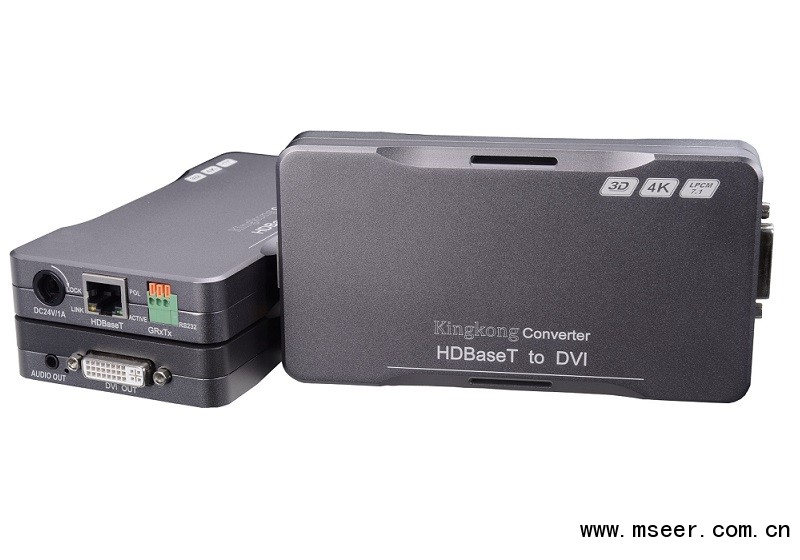

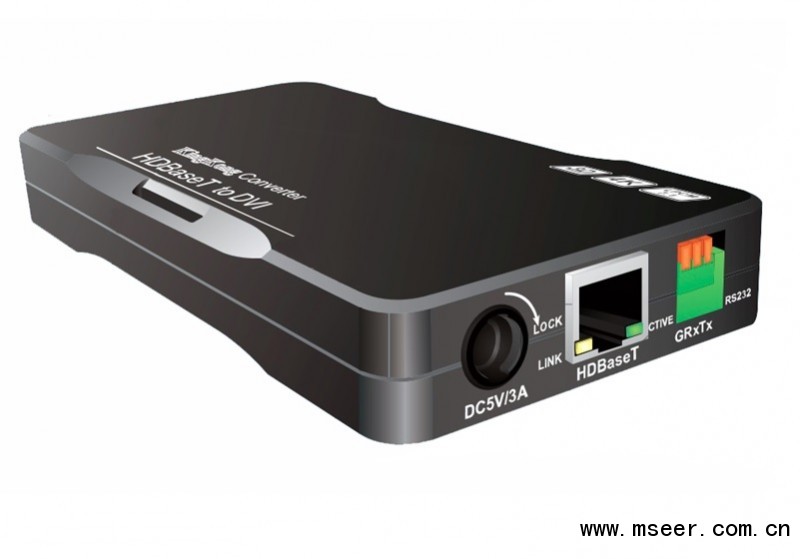

产品介绍（MBRD-TA/RA）

MBRD-TA/RA是一款HDbaseT传输器（发送端与接收端）。通过单根网线，接收最远100米/70米距离的HDbaseT信号。符合HDCP标准，最高支持分辨率达4Kx2K（计算机信号）或3D（视频信号）；发送器音频输入具有外接音频优先的自动识别功能，接收器能从HDMI数据流里解签出L/R双声道模拟音频。通过双向RS232通道来实现对远端视音频设备的控制。外形坚固耐磨，设计精巧，独特的散热设计，确保高效散热功能，能适应如投影机顶端、空间狭小的地插等恶劣环境下使用。

产品特性

通过单根网线CAT电缆传输（发送接收）70M/100M远距离的视频、音频信号，双向RS232信号，轻松实现POL供电

（推荐不低于24AWG的屏蔽双绞线电缆，以达到心能最佳）

支持分辨率高达3840x2160P30的计算机信号以及1920x1080P120的3D视频信号

双向RS232通道用于控制视音频设备

支持DVI/HDMI1.4标准，像素时钟高达300MHz、高达12位的色深、3D与高清无损音频格式；

符合HDCP标准

内嵌SGD EDID管理器

支持标准7.1声道LPCM嵌入音频格式

自动优先选择外接模拟立体声音频输入嵌入

RJ-45端口链接状态指示灯

兼容所有标准的第三方HDbaseT产品

产品参数

视频

最大分辨率：3840x2160P30

*默认分辨率为1920x1080P60，4K及3D需要通过调整屏幕分辨率来选择

最大数据速率：8.91Gbps（每色2.97Gbps）

信号类型：单链路DVI或HDMI

数字视频:RGB数字视频（DVI和HDMI标准）或Y，Cr，Cb数字分量视频（HMI）

接口：DVI（兼容HDMI）

音频

增益：0db

频率响应：20Hz-20KHz，±0.5db

声道隔离度：>80db@1kHz

谐波失真：<0.1％，20Hz-20KHz

模拟L/R音频输出：3.5mm端口，非平衡双声道，内嵌音频通道：7.1

RJ45接口：RJ45母座

RJ45水晶头压接标准采用TIA/EIA T568A或TIA/EIA T568B，发送端与接收端一致

最大传输距离：100米/70米（1920x1080P60/CAT5，3840x2160P30CAT6E）

RS232通道：最高波特率115200bps

电源：专用适配器DC5V/3A，Input:100-240VAC，50-60Hz

电源接口：SWDC（带锁定DC插座）

功耗：6Wmax

温度/湿度：

存储：-40℃- +70℃/10％-90％

工作：-10℃- +60℃/10％-90％

外形尺寸：22x150x80mm（HxLxD）
