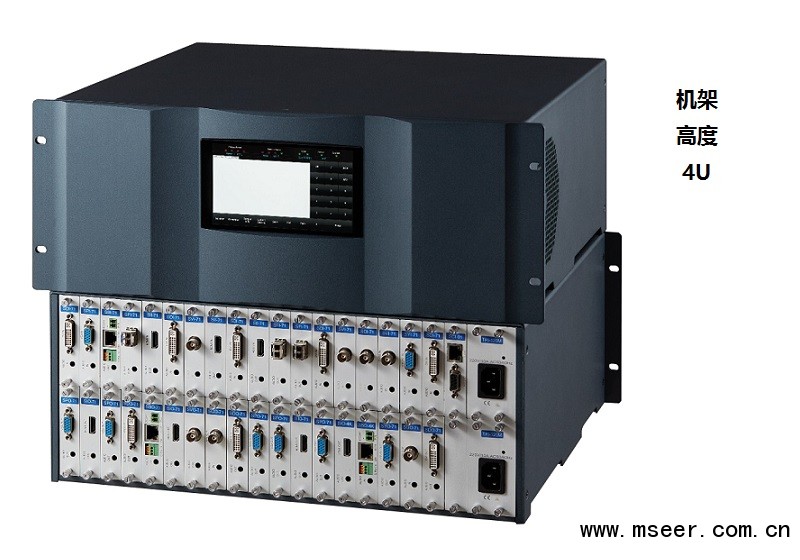

SMD系列仍然是最经济的单路单卡结构，每路信号最大带宽为12.8Gbps的四总线设计，采用4:4:4无压缩的采样技术；内置多格式高清信号发生器， 6英寸1920 x1080显示器及多点电容触摸屏，具有强大的交互式触摸控制功能和点对点监视1080信号的功能；通过两者配合，方便在工地现场对系统进行检测、调试。
SMD系列共有三种修改板卡参数的方式，分别是卡上的DIP拨码开关、触摸屏上设置界面和上位机软件经RS232串口。三种方式都能修改信号的分辨率、刷新率及彩色空间格式。
SMD系列混插矩阵，兼容4K和2K系统信号，兼容HDMI1.4和3D信号。4K信号可选用HDMI、HDBaseT两种接口形式作为输入和输出，目前4K信号还不能从2K输出卡输出，但2K信号能从4K输出卡原格式输出；可选择CVBS、Y’PBPR、VGA、DVI(兼容HDMI)、3G-SDI(兼容HD和SD)、HDMI、Fiber、HDBaseT等接口形式作为2K信号的输入和输出。
SMD系列混插矩阵，内部设置智能安全管理器，在内部每个电源、每个交换核心、输入卡、输出卡及进出风口设置有传感器，对这些重要部件和区域进行在线动态监测，并能根据监测数据，自动做出一系列对应措施，确保矩阵的安全运行。如当检测到电源故障时，在电源插卡后面板和触摸屏上同时给出报警指示；当监测到温度高于预定值时，能根据监测数据，自动匹配调速风扇转速，给予排风散热等。
SMD系列采用更加可靠的高容错率N+N电源热备份设计，并支持热插拔操作，完全支持7天24小时全天候工作。
SMD系列矩阵的单通道单卡热插拔设计，最大程度的节省成本，利于系统升级、扩容及维护，特别适用于高端可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
产品特性
•单路单卡的模块化结构，应用灵活，节省成本，便于系统升级、扩容及维护。
•电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力。
•交换核心信号速率高达12.8Gbps，保证了超高清图像信号的输出，允许HDMI1.4和3D信号通过。
•支持多种接口信号格式的转换输出功能，支持视频+音频的数据同步切换，并外部模拟音频的加嵌和减嵌。
•独特的信号链路屏蔽设计技术，保证了信号的完整性。
•输入端过电压保护，降低了设备被损坏的概率。
•采用了全数字无压缩传输，真正确保信号无失真。
•内置6英寸1920 x1080显示器及多点电容触摸屏，具有强大的交互式触摸控制功能、内部状态监测显示和信号监视功能。
•智能化板卡管理技术，能通过卡上的DIP拨码开关、触摸屏上设置界面和上位机软件，方便用户对板卡参数的更改。
•内置智能安全管理器，能对内部重要部件和区域进行在线动态监测，并作出对应的一系列联动措施。
•内置多格式高清信号发生器，配合6寸监视屏，便于对系统进行调试检测。
•特殊的风道设计，配合PWM强力风扇，在智能安全管理器的控制下，确保矩阵处于安全的温度环境下工作。
•采用更加可靠的高容错率N+N电源热备份设计，极大地提高了矩阵的安全运行能力。
•具备掉电状态自动存储保护、开机自动恢复记忆功能。
•提供多种管理方式：面板管理、RS232管理、网络管理及计算机软件管理。
技术参数
交换核最高速率：12.8Gbps
最高像素时钟：297.0MHz
通道间隔离度：>65dB
最大传播延时：5ns(±1ns)
切换速度：≤100ns
支持信号格式
输 入：CVBS、YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT
输 出：YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT
音频：支持视频+音频的数据同步切换，支持外部模拟音频加嵌和减嵌
最高分辨率：3840x2160P30/1920 x1080P120
控制类型
面板按键：控制方式；电容触摸屏
RS-232：控制接口：DB9；波特率与协议波特率：9600；数据位：8位
停止位：1位，无奇偶校验位；串行控制口结构：2=TX，3=RX，5=GND
TCP/IP：接口：RJ45；网络控制协议：UDP;TCP/IP
规 格
电 源：220VAC, 50/60 Hz
电源备份方式：N+N电源热备份
存储环境温度：-20°C ~ +60°C
工作温度：0℃-50℃
相对环境湿度：5%~ 75%
