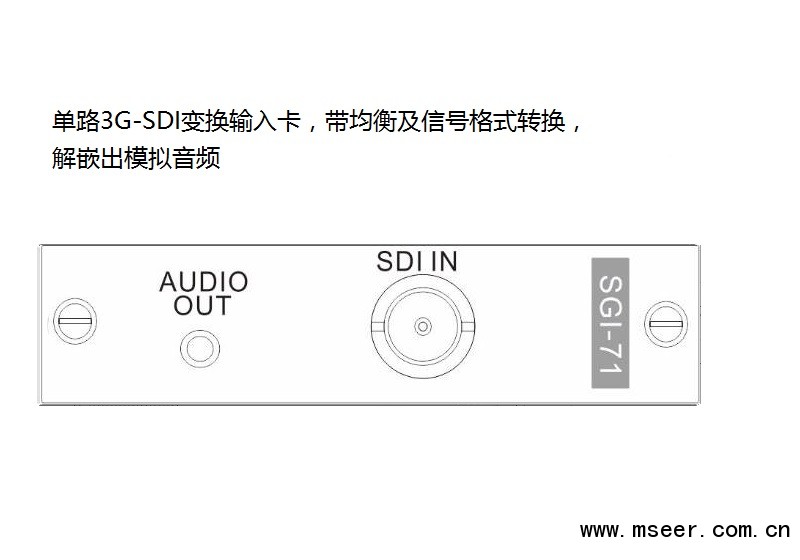

SGI-71 3G-SDI单通道变换输入卡
产品介绍

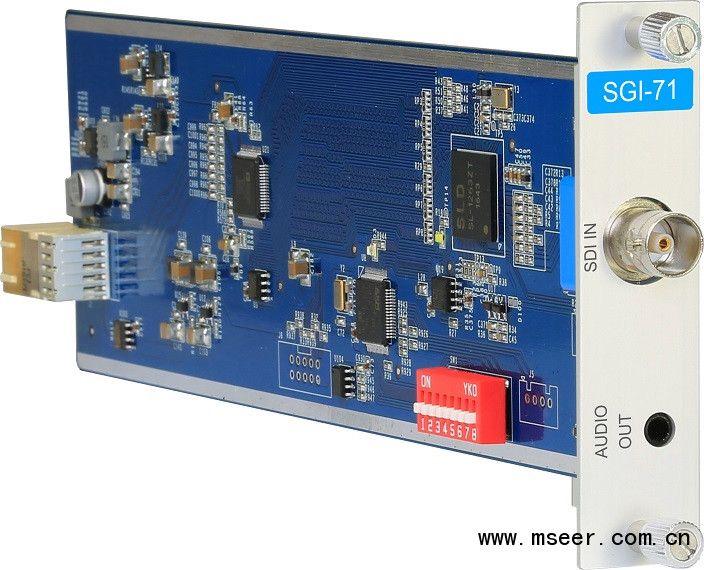

SGI-71 3G-SDI单通道变换输入卡,配合SMD主机使用,采用独立板卡设计,每块卡支持1路3G-SDI输入,带均衡及信号格式转换，解嵌出模拟音频，支持最高1920x1080P60的数字高清图像传输.
功能特性
支持1路3G-SDI输入
相位抖动清除功能功能
支持图像最高分辨率1920x1080P60
解嵌出模拟音频
点对点硬件无压缩实时转换
传输距离100m*
对应型号为BELDEN1505A的数字高清线缆，其他线缆可能会低于这指标
技术指标
视频参数
输入分辨率：最高1920x1080P60
输入信号幅度：800 mVp_p
输入阻抗 75Ω
输入数据速率：最高3Gbps
输入接口：BNC
音频特性
增率：0dB；
总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）
频率响应：20 Hz ~ 20 kHz;
共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz
信号类型：立体声，非平衡;
接口： 3.5mm耳机插孔
阻抗：<470Ω
