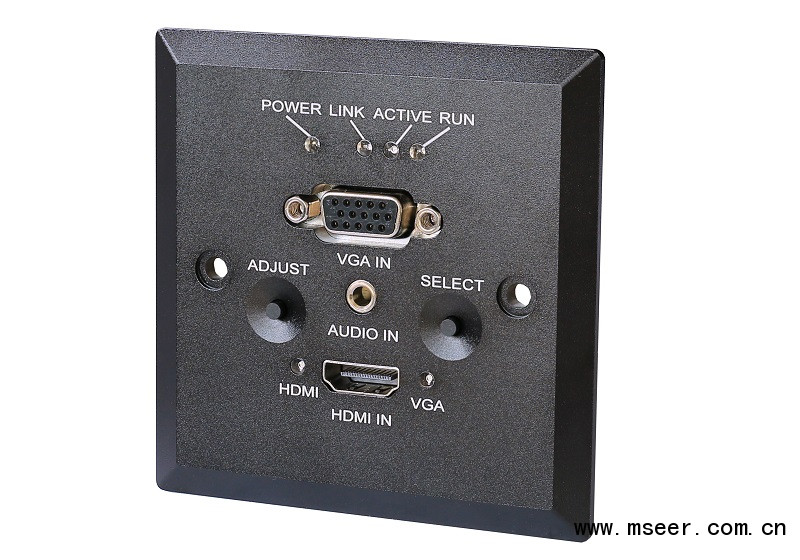

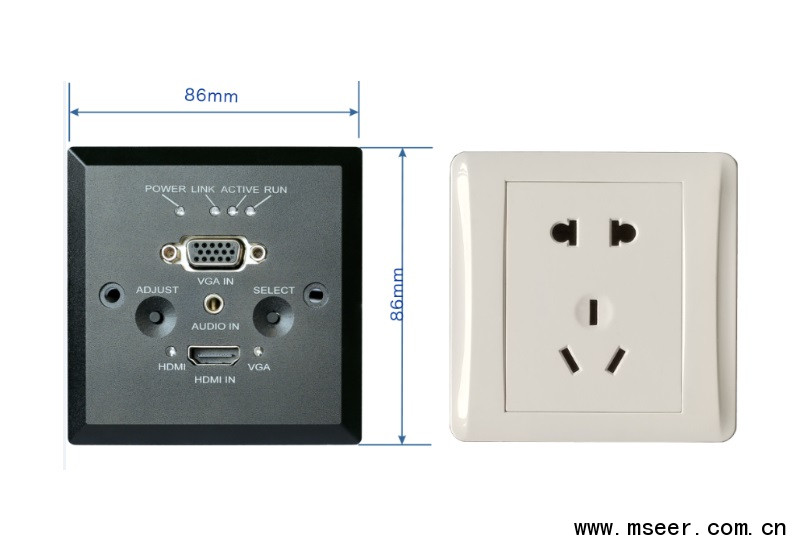

墙插（86面板型）接入接口器
产品简介（MW201）
本系列产品包括标准86型接口器模块(可以墙插和地插形式安装)及桌面接口器(桌插)两种类型。具备HDMI和VGA两路输入自动选择(HDMI优先)之功能，并转换成HDbaseT信号发送输出，可通过单根CAT5电缆将HDMI或VGA的视频、音频信号中的任意1路最远发送至100m远的接收端。它可将输入的模拟视频及音频信号数字化，实现数字高清信号的远距离无损传输，采用运端PoL供电技术、方便安装布线。
信号传输采用独特的全数字零压缩、零延时的 HDbaseT技术，实现了视频图像像素对像素的完美传输，以及音频的高保真无损传输。支持1920×1080P60信号，支持HDCP解码，可接蓝光播放器，具有高可靠性以及卓越的高分辨率图像输出性能。
视频支持VGA和HDMI输入，音频支持HDMI内嵌首频和VGA的3.5mm接口模拟音
频；提供双向RS232通道；自动识别的双向IR红外探制通道；USB充电口；为方便
用户查看信号源状态，本机采用了LED指示灯指示信号状态。
产品特点
支持1920×1080P60高清信号输出
通过单根CAT5电缆传输HDMI或数字化模拟音视频信号至100m远处接收端
HDMI和VGA信号输入
立体声同步音频输入
双向RS232通道及自活应双向IR红外通道
音频输入自动增益控制
常温自散热技术
掉电现场保护

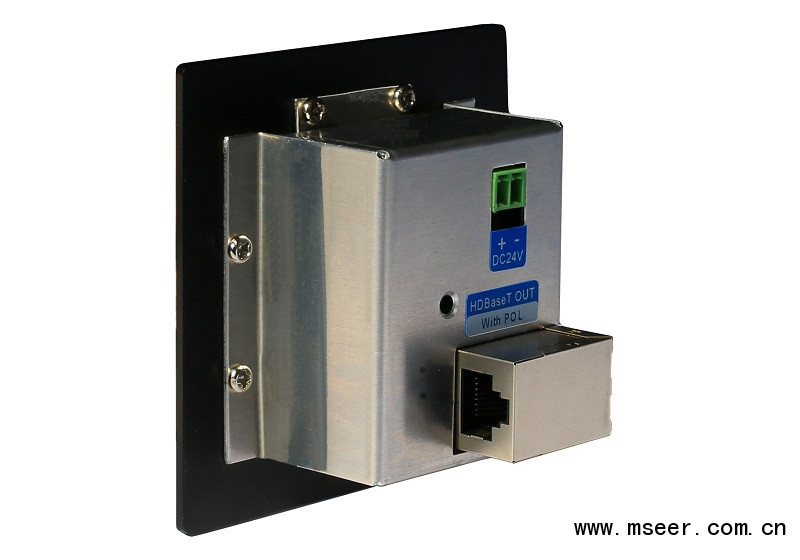

PoL供电
HDMI支持HDCP解码
技术参数
视频参数
输入视频接口：VGAD型15针， HDMI type A
vGA输入阻抗：75Ω
支持分辨率：最高1920x1200P60
DDc：内置DDC管理器
HDCP：支持HDCP1.1
输出接口：RJ45
输出幅度：1000mV
输出阻抗：100Ω
链路最高速率：20Gbps
支持传输线缆长度：100m(CAT5e)
音频特性
增率：0dB总谐波失真+躁声：0.05%@1kHz(额定电压下)
频率响应：20Hz-20kHz
共态抑制比(CMRR)：(CMRR) ＞75dB@:20Hz-20KHz
音频输入
信号类型：立体声，非平衡，接口:3.5mm耳机插孔， HDMI type A
阻抗：>10KΩ；最大电平：+21dBu
双向Rs232通道：最高速率115200bps
双向IR红外通道：载波通过型
USB(仅供充电):5V/1A，2个
LAN：另布网线
交流电源：220V/10A(另设电缆)
工作温度：10°C-- +40°C
相对湿度：20%~75%
